Vízszint szerelvények

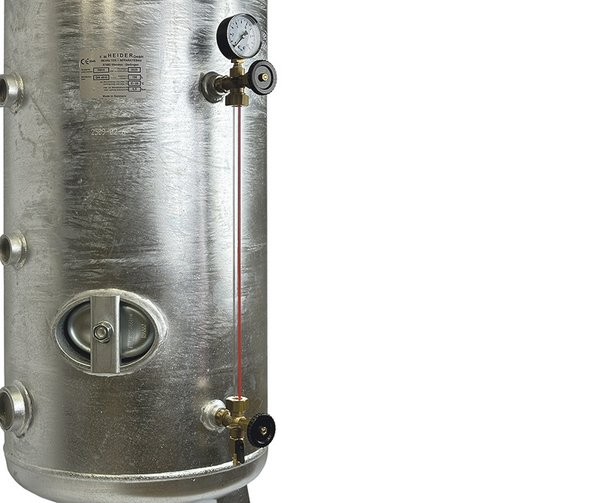

Réz vízszintjelző
olajálló tömítésekkel
Csatlakozás a tartályhoz: ½"
Csatlakozás felül: ¼" manométerhez
Párban szállítva (felső és alsó rész)
Választható réz vagy bakelit kézikerékkel
Választható leeresztőcsappal vagy záródugóval
Vízszintjelző
Sz. 1ab
|
Kézi kerék
|
Bakelit
|
|
Felső rész
|
1/4" nyomásmérőhöz
|
|
Alsó rész
|
leeresítő csap
|
Vízszintjelző
Sz. 1ad
|
Kézi kerék
|
sárgaréz
|
|
Felső rész
|
1/4" nyomásmérőhöz
|
|
Alsó rész
|
leeresítő csap
|
Vízszintmérő cső
XTR
|
biztos feszerelés hüvelyek nélkül
|
|
gyorsan rövidíthető
|
|
vörös fényvisszaverő csíkokkal
|
|
Hosszúság: 500 - 1.600 mm
|
Szivattyúkhoz való levegőztető automatikus feltöltéshez
a légpárna horganyzott nyomástartó tartályokban.
Max. üzemi nyomás: 10 bar
Két méretben kapható:
500 l-es nyomástartó tartály – csatlakozás: ½„ x ½”
2000 l-es nyomástartó tartály – csatlakozás: ½„ x ¾”
A - A centrifugális szivattyú leáll. A tartály tele van vízzel.
B - Amikor a centrifugális szivattyú elindul, alulnyomás keletkezik, és a tartályból kiszívódik a víz. A szellőző szelepen keresztül levegő jut be.
C - Az aerátor levegővel telik meg, amíg a gömb el nem zárja a lyukat, amely a szivattyúhoz csatlakozik.
D - A centrifugális szivattyú leállásakor a szellőző levegője a kommunikáló edények elve alapján behatol a nyomástartó tartályba, és mivel könnyebb, felfelé áramlik a nyomástartó tartályba.
A szagszelepet a visszacsapó szelep alatt, a vízszint feletti területen
(levegőt kell tudnia beszívni) kell beépíteni a felszállócsőbe, és víz alatti szivattyú üzemeltetése esetén a
horganyzott nyomástartály légpárnájának feltöltésére szolgál.
A víz alatti szivattyú nem rendelkezhet visszacsapó szeleppel,
ellenkező esetben azt el kell távolítani, vagy egy vízkivezető szelepet kell felszerelni a
vízvezető rétegbe a szivattyú felett.
A szintkapcsolót a nyomástartó tartályba szerelik be, és szükség esetén leereszt egy túl magas légpárnát.
Amikor a víz alatti szivattyú leáll, a víz visszaszivárog a kútba, vagy
a víz alatti szivattyún, vagy a vízkivezető szelepen keresztül. A szagszelepen keresztül
a csővezeték levegővel telik meg. A levegő a szivattyú következő indításakor a nyomástartó tartályba kerül.
