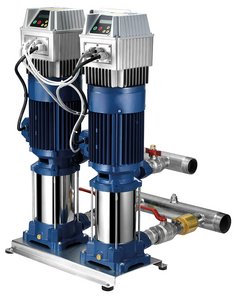

2 vagy 3 Ultra SV szivattyúval és IPFC frekvenciaszabályozóval ellátott nyomásfokozó berendezés
A szivattyúk párhuzamosan vannak elrendezve egy alaplemezen, és a következőket tartalmazzák:
Csővezetékek a szívó- és nyomó oldalon
Golyós csapok a szívó- és nyomó oldalon
Visszacsapó szelepek a szívó oldalon
IFPC elektronikus frekvenciaszabályozó nyomásérzékelővel
2 szivattyúk Ultra U7SV300/6t
2 IPFC 306-tal
|
Motor
|
2 x 2,2 kW
|
|
Max. teljesimény
|
19,2 m³/h
|
|
Max. szállítási magasság
|
70,6 m
|
3 szivattyúk Ultra U7SV300/6t
3 IPFC 306-tal
|
Motor
|
3 x 2,2 kW
|
|
Max. teljesimény
|
28,8 m³/h
|
|
Max. szállítási magasság
|
70,6 m
|

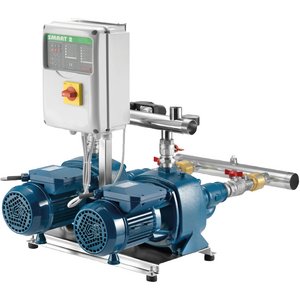

2 szivattyúval ellátott nyomásfokozó berendezés CAB sorozat és nyomáskapcsolóval történő vezérlés
A szivattyúk párhuzamosan vannak elrendezve egy alaplemezen, és a következőket tartalmazzák:
Csővezetékek szívó- és nyomóoldalon
Golyós csapok szívó- és nyomóoldalon
Visszacsapó szelepek szívóoldalon
Nyomáskapcsoló, manométer
A szivattyúk nyomásfüggően kapcsolódnak be és ki. Több kisebb szivattyú felszerelésével folyamatos alkalmazkodás történik a fogyasztáshoz. Meghibásodás esetén automatikusan a következő szivattyúra kapcsol át a rendszer. Vízhiány elleni biztosítékként úszókapcsoló, szondák vagy folyadékfigyelők csatlakoztathatók a szabályozóhoz.
2 szivattúyk CABt 150
|
Motor
|
2 x 1,5 kW
|
|
Max. teljesimény
|
10,8 m³/h
|
|
Max. szállítási magasság
|
61 m
|
2 szivattúyk CABt 200
|
Motor
|
2 x 1,85 kW
|
|
Max. teljesimény
|
13,2 m³/h
|
|
Max. szállítási magasság
|
62,5 m
|
