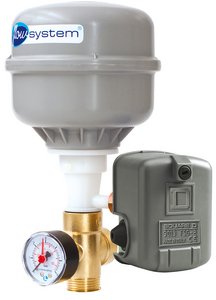

Mechanikus nyomásautomatikus rendszer elektromos szivattyúk automatikus be- és kikapcsolásához.

A szivattyú a beállított bekapcsolási nyomás elérése után elindul, és a vízkivétel befejezésekor leáll.

A nyomás automata berendezés 230 V-os elektromos centrifugális szivattyúkra van felszerelve, és egy 24 literes membrántartályt helyettesít.

Szállítási tartalom: nyomáskapcsoló, manométer, 4 irányú darab, kábel a szivattyúhoz, csatlakozókábel dugóval

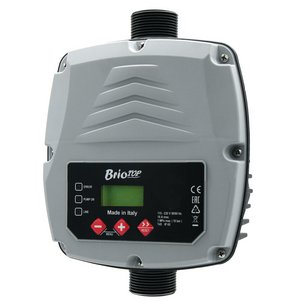

Elektronikus nyomás automata 230 V-os centrifugális szivattyúk és víz alatti szivattyúk be- és kikapcsolásához

• Automatikus be- és kikapcsolás

• Két üzemmód: nyomás+áramlás, nyomás+nyomás

• Szárazfutás elleni védelem automatikus kikapcsolással és a szivattyú újraindításával

• Túlfeszültség elleni védelem

• Digitális Nyomás kijelzése, LED-ekkel jelzett üzemállapot

• Fagyvédelem: 4 °C alá csökkenő hőmérséklet esetén a szivattyú automatikusan elindul

• Blokkolásgátló funkció: a szivattyú naponta egyszer 15 másodpercre bekapcsol, hogy elkerülje a mechanikus megállapítás hosszabb leállás esetén

• Potenciálmentes kimenet úszókapcsolóhoz vagy riasztó/figyelmeztető fényjelzőhöz

• Üzemórák számlálója

• Kondenzátor kábelkészlet történő felszerelésének lehetősége felár ellenében

• A telepítés vízszintesen és függőlegesen is lehetséges. A Szállítás kábellel és csatlakozóval történik

Két állítható üzemmód:

1. Mód P+F (nyomás és áramlás):

    A szivattyú a beállított bekapcsolási nyomás (Pmin) elérése után elindul, és a vízkivétel befejezésekor (áramlás = 0) leáll

2. Mód P+P (nyomás és nyomás):

    A szivattyú a bekapcsolási nyomáson (Pmin) indul el, és a beállított kikapcsolási nyomás (Pmax) elérése után leáll.

    Membrános nyomástartó tartályt (a berendezés és a szivattyú típusának megfelelő méretben) kell beépíteni.

megtekintése

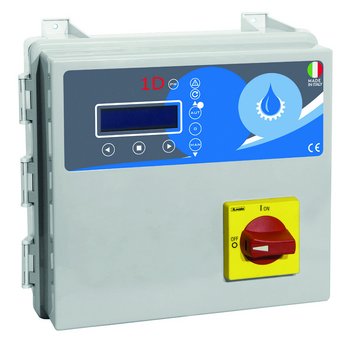

Securbox – elektronikus szivattyúvezérlés öntanuló funkcióval számára:

• Váltakozó áramú víz alatti szivattyúk és merülő szivattyúk külső kondenzátorral

• Háromfázisú víz alatti szivattyúk és merülő szivattyúk

Egyszerű telepítés, mivel öntanuló vezérléssel rendelkezik

• Alacsony és túlfeszültség elleni védelem

• Fáziskiesés elleni védelem (háromfázisú kivitel)

• Szárazfutás elleni védelem a teljesítménytényező cos ȹ figyelemmel kísérésével

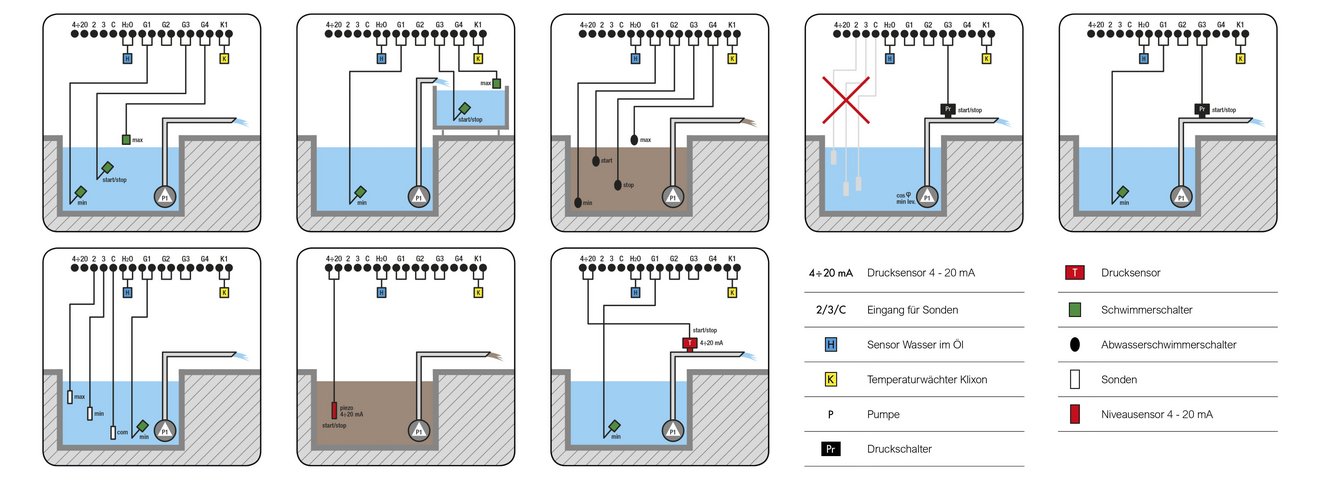

Csatlakozási lehetőségek:

• Akár 3 úszókapcsoló a szivattyú szintszabályozásához

• Akár 3 merülő szonda a szivattyú szintszabályozásához

• Érzékelő 4–20 mA-es (nyomásérzékelő vagy szintérzékelő)

• Nyomáskapcsoló a szivattyú nyomásfüggő be- és kikapcsolásához

• Érzékelő a motorolaj víztartalmának észlelésére

• Klixon hőmérséklet-őr a motor hőmérsékletének figyelésére

• Akusztikus riasztás, figyelmeztető fény

• Kimenetek: szabad riasztás, 12 V kimenet, 230 V kimenet

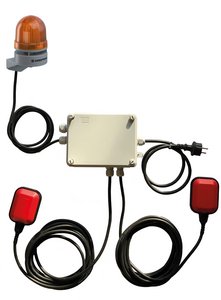

Elektromos szintszabályozás váltakozó áramú merülő szivattyúkhoz, felszerelveval:

• Úszókapcsoló 10 m-es a szivattyú automatikus be- és kikapcsolásához a szintszabályozáshoz

• Úszókapcsoló 10 m-es riasztó figyelmeztető hangjelzőhöz a szintfigyeléshez

• Figyelmeztető fény hangjelző, Hővédelmi kapcsoló (4 - 10 A)

• Csatlakozóvezeték Schuko-dugóval

Mini-Box 1: kondenzátor felszerelési hellyel (a kondenzátor nincs beépítve a szivattyúba)

Mini-Box 2: kondenzátor szerelési hely nélkül (kondenzátor a szivattyúba beépítve)

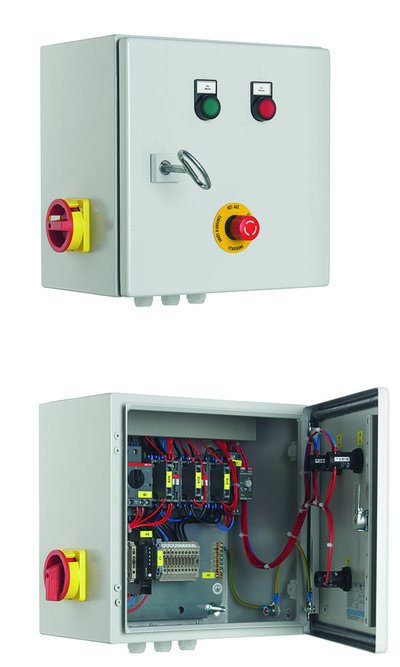

Szivattyúvezérlés csillag-háromszög indításhoz, falba szerelt elosztóban.

Teljesen összeállított és bekötött vezérlés, 0,8–60 másodpercig állítható időrelé.

Csillagüzemről háromszögüzemre való átkapcsoláshoz. Védelem motorvédő kapcsolón keresztül, hő- és mágneses kioldással a túlterhelés ellen.

Műszaki adatok:

• Acél kapcsolószekrény RAL 7035, IP 54

• Hálózati feszültség: 400/230 V

• Tápkábel: alulról

• Kimenetek: lefelé

• Főkapcsoló az oldalfalon

• Motorvédő kapcsoló

• Vezérlő biztosíték

• Csillag-háromszög kapcsolás

• Vészleállító gomb a szekrény ajtajában

• Világító gomb Be/Üzem

• Világító gomb Ki/Hiba

• Opcionális: üzemóraszámláló felár ellenében

• Opcionális: poliészter külső szekrény talppal felár ellenében

Kivitelek:

Kivitelezés 1: Bekapcsolás és kikapcsolás a házban található gombbal

Kivitelezés 2: Bekapcsolás és kikapcsolás a házban található gombbal

                            kiegészítő kézi-automatikus kapcsoló az automatikus üzemmód vezérléséhez

                            úszókapcsoló, nyomáskapcsoló vagy hasonló eszközök segítségével.

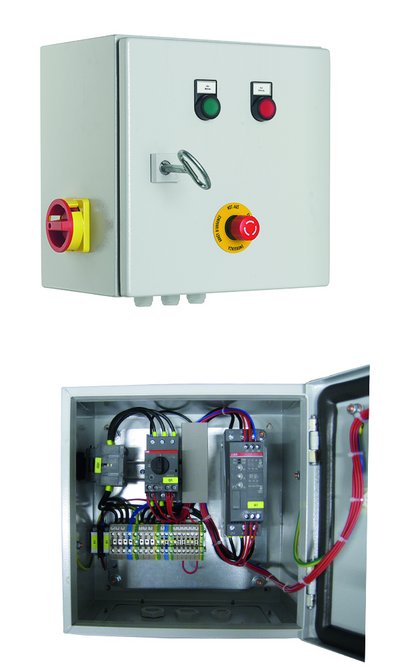

Sima indítású szivattyúvezérlés falba szerelt elosztóban, 400 V-os szivattyú kapcsolásához.

A softstart funkciónak köszönhetően a szivattyú fokozatosan éri el a névleges fordulatszámot.

Előnye a csökkentett indítási áram és a kisebb mechanikai terhelés. (Nincs szükség csillag-háromszög indításra!)

Biztosítás motorvédő kapcsolóval, hő- és mágneses kioldással túlterhelés ellen.

Műszaki adatok:

• Acél kapcsolószekrény RAL 7035, IP 54

• Hálózati feszültség: 400/230 V

• Tápkábel: alulról

• Kimenetek: lefelé

• Főkapcsoló az oldalfalon

• Motorvédő kapcsoló

• ABB PSR típusú lágyindító

• Vészleállító gomb a kapcsolószekrény ajtaján

• Világító nyomógomb zöld: Indítás/Üzemelés

• Világító nyomógomb piros: Kikapcsolás/Hiba

Kivitelek:

Kivitelezés 1: Bekapcsolás és kikapcsolás a házban található gombbal

Kivitelezés 2: Bekapcsolás és kikapcsolás a házban található gombbal

                            kiegészítő kézi-automatikus kapcsoló az automatikus üzemmód vezérléséhez

                            úszókapcsoló, nyomáskapcsoló vagy hasonló eszközök segítségével.
